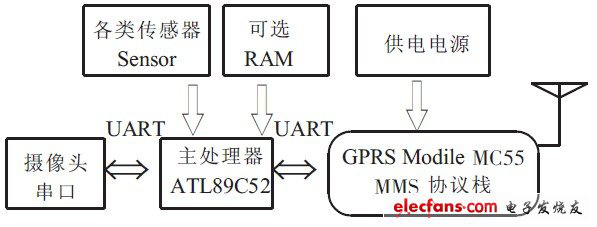

圖1 系統硬件結構框圖

        采用單片機AT89C52 為核心組成彩信報警系統，AT89C52 具有快速8051 內核、8kBFlashE2PROM、256BIDATARAM，符合該硬件要求；彩信報警功能，采用GPRSModule 的MC55 芯片，帶彩信協議棧MMS 功能；利用串口攝像頭實現現場捕獲和圖像壓縮存儲功能。
        1.2 單片機接口設計
        AT89C52 單片機接口中， 作為只要一組串口，GM8123 可以將一個全雙工的標準串口擴展成3 個標準串口，并能通過外部引腳控制串口擴展模式。該芯片母串口和子串口的工作波特率可由軟件調節，而不需要修改外部電路和晶振頻率， 它的外部控制少，應用靈活，編程使用簡單，適用于大多數有串口擴展需求的系統。所以利用GM8123 為AT89C52擴展出3 組串口， 可以與串口攝像頭和GPRS 模塊進行連接通信。如圖2 所示。

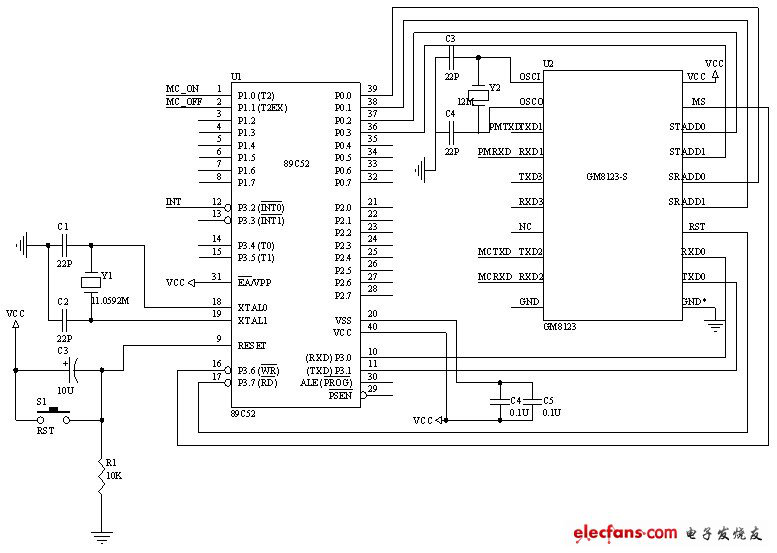

    圖2 單片機接口電路設計



        1.3 GPRS 數據傳輸模塊硬件設計
        由于現場圖片需要以彩信的形式發送， 所以選用了帶有彩信功能的無線模塊， 這里選用的GPRS模塊是西門子的MC55，GPRS 模塊和單片機之間的數據通信主要是通過端口TXD0 與TXD1 之間，RXD0 與RXD1 之間的數據傳輸來完成。其中GPRS模塊上的TXD0 口是用于接收從單片機傳來的數據， 而單片機上的擴展TXD2 端口是用于向GPRS模塊傳送數據的。GPRS 模塊上的RXD0 口是用于向單片機發送數據， 單片機的擴展RXD2 口則是用于接收從         GPRS 模塊傳輸來的數據。
        GPRS 數據傳輸模塊硬件部分的電路原理圖如圖3 所示。

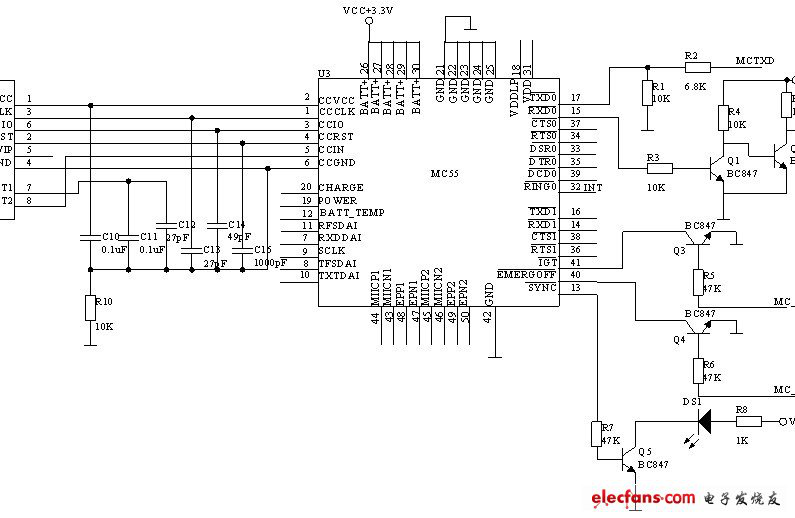

圖3 GPRS 數據傳輸模塊電路設計

        1.4 串口攝像頭
        ZSV-01P 串口攝像頭是一款具有視頻采集和圖像壓縮功能的攝像頭，具有130 萬像素CMOS 攝像頭，最大分辨率可達到1 280&Times*960，是一個內含有拍攝控制、視頻捕捉、圖像數據采集、圖像JPEG 壓縮、串口通訊等功能的齊全的工業用圖像采集設備，最大串口通訊速率可達115.2kbs。本設計采用的帶有串口的攝像頭， 主機通過串口以約定的協議對攝像頭進行控制。主機與相機是一種主從關系，相機的操作命令由主機發出，主機可以控制相機的輸出格式、分辨率，相機向主機發送響應消息。具體參數：
        （1）接口：主機與相機之間為RS-232 標準接口，波特率為57 600，8 位數據位，無校驗，1 位停止位。
        （2）圖像格式：相機輸出的圖像格式為JPEG.
        （3） 圖像分辨率可以是： 640&TImes;480、320&TImes; 240、160&TImes; 120、352×288、176×144.圖像分辨率越高，則圖像數據量越大。圖4 表示分包傳輸時一幅完整圖片采集流程。

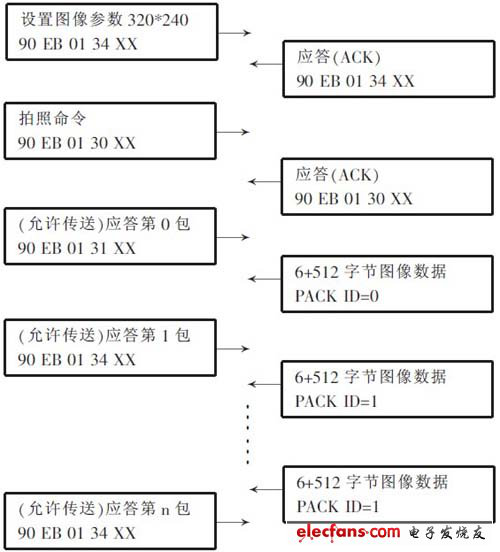

 圖4 串口攝像頭采集流程

        2 軟件設計
        2.1 模塊軟件設計
        軟件采用標準的C 語言構造，由Keil C51 編譯器編譯。系統軟件設計包括兩部分：一是單片機對各個功能芯片的控制字的寫入和單片機串口擴展程序； 二是GPRS 數據接收發程序設計。
         2.1.1 單片機與GPRS 無線模塊
        這個程序主要是完成GPRS 模塊與單片機之間的數據傳輸，單片機為51 系列，設定的單片機串行口工作方式為模式1，8 位UART， 數據傳輸率為可變； 定時器1 的工作方式為模式2，數據傳輸率設置為9 600 b/s，晶振為11.059 2 MHz.我們傳輸?shù)闹饕茿T 指令， 包括所撥的號碼，DNS 服務的IP 地址，GPRS 服務提供商的密碼， 接入GPRS 服務的APN.當然還需要建立一個TCP 通訊，此服務的客戶內容包括IP、地址以及遠方主機的TCP 端口號等所傳輸?shù)男畔ⅰ?br />         該程序的主程序是對AT 指令進行發送和接收，在完成發送和接收數據時是分別調用數據發送子程序和數據接收子程序，而這里共包括3 個子程序：數據發送子程序、數據接收子程序以及延時子程序。
        2.1.2 單片機攝像頭的控制過程。
        主機獲取攝像頭圖像時操作：（1） 打開串口；（2）開始采集圖像，設置圖像分辨率；（3） 獲取圖像數據；（4） 結束采集圖像；（5） 關閉串口。步驟（3） 獲取圖像可以循環執行。如果重新設置圖像分辨率應重新執行步驟（2）。
        2.1.3 單片機串口擴展程序設計
        與之相關聯的各端口狀態和含義為：
        （1）sbit MS=P3^6; //GM8123 工作模式控制
        （2）sbit RESET=P3^7; //GM8123 復位引腳控制
        （3）unsigned char SendBuff［5］={ 0x67，0xbc，0xc9};// 需要三個子串口
        主程序中定義：
        TMOD = 0x20; // 指定定時器1 工作在方式2
        IE = 0x90; // 開串行口中斷
        SCON=0xc0; // 串行口工作在方式3
        TH1 = 0xf8; // 裝入定時器1 初值，設置主機工作波特率為7 200bs
        P1=0x00; // 置GM8123 命令字地址
        SBUF=Contr_data; // 設置GM8123 子串口波特率為19 200bs，母串口波特率為11 5200bs
        因此，整個控制過程是：定義和初始化各個元器件的控制字和端口，然后單片機發送命令通過串口來檢查和控制各個Sensor 和串口攝像頭及MCC55 的工作。
        2.2 程序流程
        系統上電后首先初始化單片機， 設置串行口的波特率和定時器；然后初始化GM8123、各種Sensor傳感器；接著執行MC55 上電，然后初始化MC55.
        系統程序流程如圖5所示。

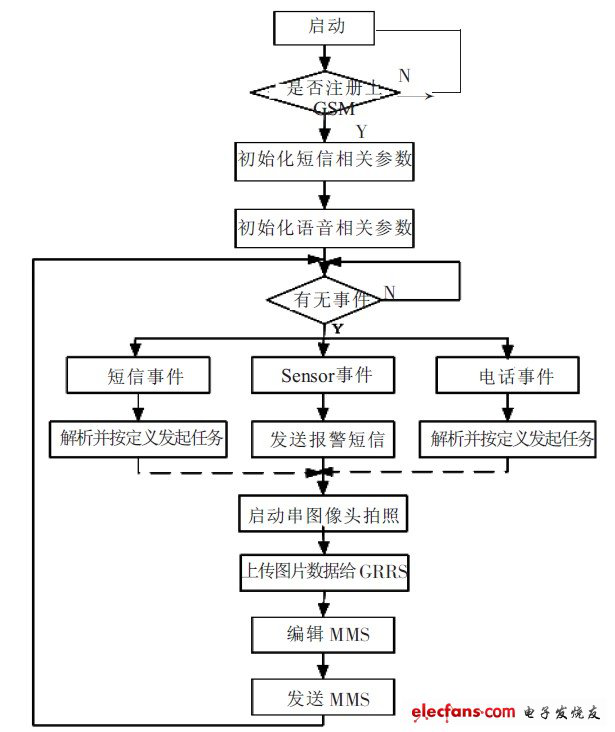

圖5 系統程序流程圖

        3 結語
        本設計選擇中深微電子公司的串口攝像頭實現了圖像捕獲和圖像壓縮編碼于一體， 簡化了電路的復雜性， 帶彩信協議GPRS 模塊無線部分選用SIEMENS 公司的MC55，該模塊性能穩定、可靠、操作方便。通過實驗驗證該報警系統運行效果良好，用戶可以隨時隨地用手機遠程遙控， 拍攝現場的照片并發送到指定手機或者電子郵箱里?？梢酝饨佣喾N無線傳感器報警，例如煙感、無線門磁、紅外人體感應器、煤氣傳感器等，實現多種觸發方式的報警，并具有圖像移動偵測功能， 能對移動的物體自動觸發報警，具有一定的實用價值。
